ThermTrace® Micro (TTM)





















ThermTrace® Lite (TTL)
Self-Regulating parallel heating tape - 自控溫加熱電纜
up to 85 ℃

伴 熱 帶 特 點 描 述

· 自調控

· 4種功率輸出

· 任意剪切



用途:

ThermTrace® Lite (TTL)用於建築/工業級別的防凍或低溫管道及容器的溫度維持。



工作原理:

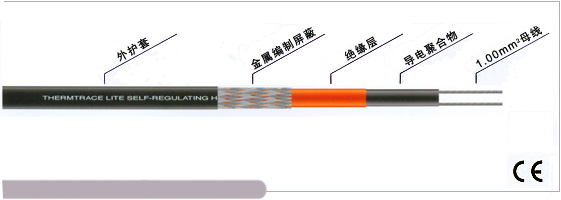

自調控伴熱帶由高分子導電聚合物及嵌入其中的兩根母線組成,能夠根據環境溫度自動調節功率輸出,外界溫度升高,輸出功率下降,相反,外界溫度下降,輸出功率則增加,以到達維持溫度的目的。

自調控伴熱帶允許交叉重疊敷設,亦不會出現過熱及燒毀現象。




技術參數:
最高耐受溫度
(不通電)
85℃
最高維持溫度 65℃
標注電壓 230V
最小彎曲半徑 25mm
最低安裝溫度 -30℃
最大遮罩阻抗 18 Ohms/km
防水絶緣 可選

型號

輸出功率(5℃)
(W/m)

最高維持溫度
  通電 不通電
(℃)       (℃)

遮罩接地描述

標準尺寸
(mm)

標準重量
(kg/100m)

12TTL-2-BO 12 65          85 鍍錫銅絲 10.5×6.0 10
12TTL-2-BOT 12 65          85 鍍錫銅絲 10.5×6.0 10
17TTL-2-BO 17 65          85 鍍錫銅絲 10.5×6.0 10
17TTL-2-BOT 17 65          85 鍍錫銅絲 10.5×6.0 10
23TTL-2-BO 23 65          85 鍍錫銅絲 10.5×6.0 10
23TTL-2-BOT 23 65          85 鍍錫銅絲 10.5×6.0 10
28TTL-2-BO 28 65          85 鍍錫銅絲 10.5×6.0 10
28TTL-2-BOT 28 65          85 鍍錫銅絲 10.5×6.0 10
*BO:   聚烯烴外護套
*BOT: 弗塑膠外護套

功率曲線圖

型號 適用
控開
啟動溫度
+10℃ 0℃ -15℃ -25℃
12TTL 10A
16A
118m
154m
109m
154m
90m
139m
79m
118m
17TTL 10A
16A
104m
139m
95m
139m
78m
122m
70m
113m
23TTL 10A
16A
79m
116m
73m
113m
62m
97m
57m
89m
28TTL 10A
16A
60m
100m
51m
86m
45m
72m
42m
65m
最大接線長度(230V電壓、C型空氣開關)
