ThermTrace® Micro (TTM)





















ThermTrace® Micro (TTM)
Self-Regulating parallel heating tape - 自控溫加熱電纜
up to 65 ℃

伴 熱 帶 特 點 描 述

· 自調控

· 3種功率輸出

· 任意剪切



用途:

ThermTrace® Micro (TTM)用於建築防凍或低溫管道及容器的溫度維持。



工作原理:

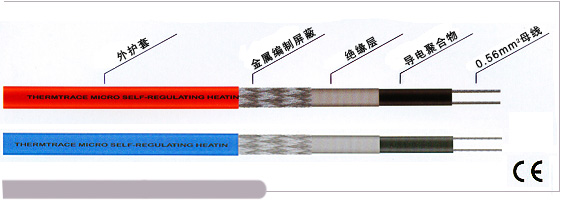

自調控伴熱帶由高分子導電聚合物及嵌入其中的兩根母線組成,能夠根據環境溫度自動調節功率輸出,外界溫度升高,輸出功率下降,相反,外界溫度下降,輸出功率則增加,以到達維持溫度的目的。

自調控伴熱帶允許交叉重疊敷設,亦不會出現過熱及燒毀現象。




技術參數:
最高維持溫度 65℃
標注電壓 230V
(115V電壓亦可適用)
最小彎曲半徑 TTM-BO        35mm
TTM-BOT      35mm
最低安裝溫度 -30℃
濕氣保護

型號

輸出功率(5℃)
(W/m)

最高維持溫度
  通電 不通電
(℃)       (℃)

遮罩接地描述

標準尺寸
(mm)

標準重量
(kg/100m)

11TTM-2-BO 11 65 鍍錫銅絲 7.9×5.6 7
11TTM-2-BOT 11 65 鍍錫銅絲 7.9×5.6 7
17TTM-2-BO 17 65 鍍錫銅絲 7.9×5.6 7
17TTM-2-BOT 17 65 鍍錫銅絲 7.9×5.6 7
20TTM-2-BO 20 65 鍍錫銅絲 7.9×5.6 7
20TTM-2-BOT 20 65 鍍錫銅絲 7.9×5.6 7
*BO:  聚烯烴外護套
*BOT: 弗塑膠外護套

功率曲線圖
最大接線長度
230V電壓、C型空氣開關)
型號 適用
控開
啟動溫度
+10℃ 0℃ -20℃
11TTM 10A 100m* 95m 77m
17TTM 10A 72m 66m 52m
20TTM 10A 60m 58m 41m
*在飲用水管道上使用時最大接線長度為60m (11TTM-2-BOT)。

Approval Details


HTS Global Technologies GmbH
www.hts-global.com, info@hts-global.com
Worldwide Specialists in Electric Heat Tracing
